根據實際數據輸入三組數據, (R1,T1), (R2,T2) 和 (R3,T3)φ, 需在不同的溫度條件下測得. 數據選擇點最好的結果是選擇要測試的溫度範圍的(de←)兩個端點和中間點,比如要測試溫度為25~85度，那α麽三點選擇25，55，85度三點。
|
|
NTC負溫度系數熱敏電阻專業術語
零功率電阻值 RT（Ω）
RT指在規定溫度 T 時，采用引起電阻值變化相對于總的測量誤差來(l£ái)說可以忽略不計的測量功率測得的電阻值。
電阻值和溫度變化的關系式為：
RT = RN expB(1/T – 1/TN)
RT ：在溫度 T （ K ）時的 NTC 熱敏電阻阻值。
RN ：在額定溫度 TN （ K ）時的 NTC 熱敏電阻阻值。&nbs✔p;
T ：規定溫度（ K ）。
B ： NTC 熱敏電阻的材料常數，又叫熱敏指數。
exp ：以自然數 e 為底的指數（ e = 2.71828 &hel$lip;）。
該關系式是經驗公式，隻在額定溫度 TN 或額定電阻阻值 RN 的有限範圍內才具有一定的精确度，β因為材料常數 B 本身也是溫度 T 的函數。
額定零功率電阻值 R25 （Ω）
根據國标規定，額定零功率電阻值是 NTC 熱敏電阻在基準溫度 2 5 ℃ 時測得的電阻值 R25，這個電阻值↓就是 NTC 熱敏電阻的标稱電阻值。通常所說 NTC 熱敏電阻多(↔duō)少阻值，亦指該值。
材料常數（熱敏指數） B 值（ K ）
B 值被定義為：
RT1 ：溫度 T1 （ K ）時的零功率電阻值。
RT2 ：溫度 T2 （ K ）時的零功率電阻值。
T1， T2 ：兩個被指定的溫度（ K ）。
對于常用的 NTC 熱敏電阻， B 值範圍一般在 2↔000K ～ 6000K 之間。
零功率電阻溫度系數（αT ）
在規定溫度下， NTC 熱敏電阻零動功率電阻值的相(xiàn✔g)對變化與引起該變化的溫度變化值之比值。
αT ：溫度 T （ K ）時的零功率電阻溫度系數。
RT ：溫度 T （ K ）時的零功率電阻值。
T ：溫度（ T ）。
B ：材料常數。
耗散系數（δ）
在規定環境溫度下， NTC 熱敏電阻耗散系數是電阻中耗散的功率變化與電(d←iàn)阻體相應的溫度變化之比值。
δ： NTC 熱敏電阻耗散系數，（ mW/ K ）。
△ P ： NTC 熱敏電阻消耗的功率（ mW ）。
△ T ： NTC 熱敏電阻消耗功率△ P 時，電阻體相應的∑溫度變化（ K ）。
熱時間常數(τ)
在零功率條件下，當溫度突變時，熱敏電阻的溫度變化了始未兩個溫度差的(δde) 63.2% 時所需的時間，熱時間常數與 NTC 熱敏電阻的熱(rβè)容量成正比，與其耗散系數成反比。
τ：熱時間常數（ S ）。
C： NTC 熱敏電阻的熱容量。
δ： NTC 熱敏電阻的耗散系數。
額定功率Pn
在規定的技術條件下，熱敏電阻器長期連續工作所允許消耗的(de )功率。在此功率下，電阻體自身溫度不超過其最高工作溫度。
最高工作溫度Tmax
在規定的技術條件下，熱敏電阻器能長期連續工作所允許的最高溫度。即:
T0-環境溫度。
測量功率Pm
熱敏電阻在規定的環境溫度下， 阻體受測量電流加熱引起的阻值變化相對于總的測量誤差來說可以忽略不計時所消耗的功率。
一般要求阻值變化大于0.1%，則這時的測量功率Pm為：
電阻溫度特性
NTC熱敏電阻的溫度特性可用下式近似表示：
式中：
RT：溫度T時零功率電阻值。
A：與熱敏電阻器材料物理特性及幾何尺寸有關的®系數。
B：B值。
T：溫度。
更精确的表達式為：
式中：RT：熱敏電阻器在溫度T時的零功率電阻值。
T：為絕對溫度值，K；
A、B、C、D：為特定的常數。
熱敏電阻的基本特性
電阻－溫度特性
熱敏電阻的電阻－溫度特性可近似地用式1表示。
(式1) R=Ro exp {B(I/T-I/To)}
| R | : 溫度T(K)時的電阻值 |
| Ro | : 溫度T0(K)時的電阻值 |
| B | : B 值 |
| *T(K)= t(ºC)+273.15 | |
但實際上，熱敏電阻的B值并非是恒定的，其變化大小因材料構成而異，最 大甚至可達5K/°C。因此在較大的溫度範圍內應用↑式1時，将與實測值之間存在一定誤差。
此處，若将式1中的B值用式2所示的作為溫度的函數計算時(shγí)，則可降低與實測值之間的誤差，可認為近似相等。
(式2) BT=CT2+DT+E
上式中，C、D、E為常數。
另外，因生産條件不同造成的B值的波動會引起常數E發生(shēng∏)變化，但常數C、D 不變。因此，在探討B值的波動量時，隻需考慮常數E即可。
• 常數C、D、E的計算
常數C、D、E可由4點的(溫度、電阻值)數據 (T0, R0). (T1, R1). (T2, R2) and (T3, R3)，通過式3～6計算。
首先由式樣3根據T0和T1,T2,T3的電阻值求出B1,B2,B3,然後代入以下各式樣。
• 電阻值計算例
試根據電阻－溫度特性表，求25°C時的電阻值為(λwèi)5(kΩ)，B值偏差為50(K)的熱敏電阻在10°C～30°C的電(diànΩ)阻值。
• 步 驟
(1) 根據電阻－溫度特性表，求常數C、D、E。
To=25+273.15 T1=10+273.15 T2=20+273.15 T3=30+273.15(2) 代入BT=CT2+DT+E+50，求BT。
(3) 将數值代入R=5exp {(BTI/T-I/298.15)}，求R。
*T : 10+273.15～30+273.15

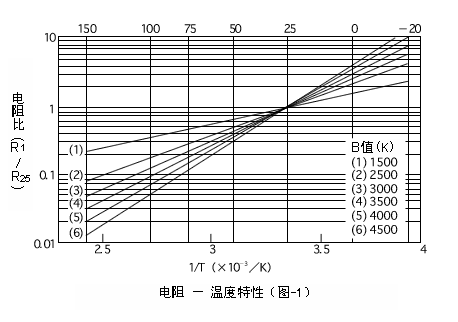

• 電阻－溫度特性圖如圖1所示
電阻溫度系數
所謂電阻溫度系數(α)，是指在任意溫度下溫度變化(hu∏à)1°C(K)時的零負載電阻變化率。電阻溫度系數(α)與B值的關系，可≥(kě)将式1微分得到。
這裡α前的負号(－)，表示當溫度上升時零負載電阻降低。
散熱系數 (JIS-C2570)
散熱系數(δ)是指在熱平衡狀态下，熱敏電阻元件(jiαàn)通過自身發熱使其溫度上升1°C時所需的功率。
在熱平衡狀态下，熱敏電阻的溫度T1、環境溫度T2及消耗功率P之間關系如下式所示。
産品目錄記載值為下列測定條件下的典型值。
| (1) | 25°C靜止空氣中。 |
| (2) | 軸向引腳、經向引腳型在出廠狀态下測定。 |
額定功率(JIS-C2570)
在額定環境溫度下，可連續負載運行的功率最大值。
産品目錄記載值是以25°C為額定環境溫度、由下式計算出的值。
(式) 額定功率=散熱系數×（最高使用溫度－25）
最大運行功率
最大運行功率=t×散熱系數 … (3.3)
這是使用熱敏電阻進行溫度檢測或溫度補償時(s€hí)，自身發熱産生的溫度上升容許值所對應功率。(JIS中未定義。)容許溫度上(shàngσ)升t°C時，最大運行功率可由下式計算。♥
應環境溫度變化的熱響應時間常數(JIS-C2570)

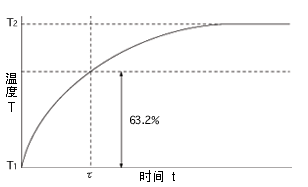

指在零負載狀态下，當熱敏電阻的環境溫度發生急劇變化時，熱敏電(dΩiàn)阻元件産生最初溫度與最終溫度兩者溫度差的63.2%的溫度變化所需的時間。
熱敏電阻的環境溫度從T1變為T2時，經過時間t與熱敏電阻的溫度T之間存在以下關系。
| T= | (T1-T2)exp(-t/τ)+T2......(3.1) |
| (T2-T1){1-exp(-t/τ)}+T1.....(3.2) |
常數τ稱熱響應時間常數。
上式中，若令t=τ時，則(T-T1)/(T2-T1)=0.632。
換言之，如上面的定義所述，熱敏電阻産生初始溫度差63.2%的(★de)溫度變化所需的時間即為熱響應時間常σ數。

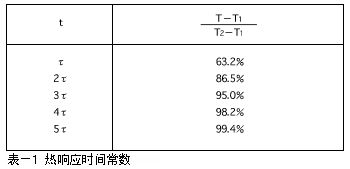

經過時間與熱敏電阻溫度變化率的關系如下表所示。
産品目錄記錄值為下列測定條件下的典型值。
| (1) | 靜止空氣中環境溫度從50°C至25°C變化時，熱(αrè)敏電阻的溫度變化至34.2°C所需時間。 |
| (2) | 軸向引腳、徑向引腳型在出廠狀态下測定。 |
另外應注意，散熱系數、熱響應時間常數随環境溫度、組裝條件而變化。
NTC負溫度系數熱敏電阻R-T特性

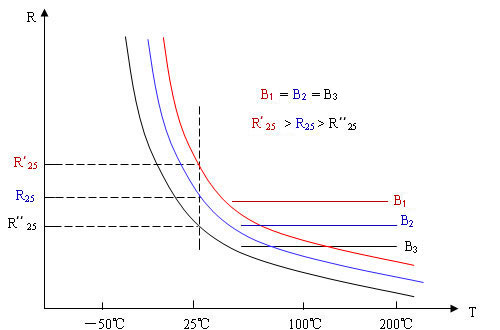

B 值相同， 阻值不同的 R-T 特性曲線示意圖

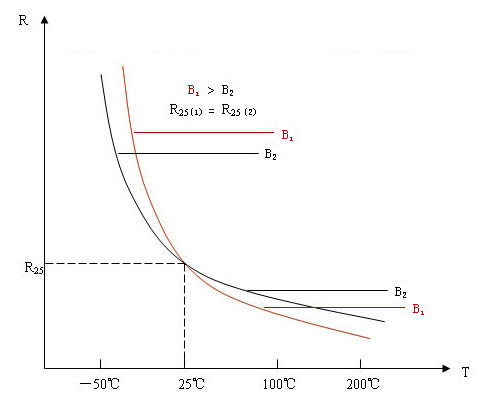

相同阻值，不同B值的NTC熱敏電阻R-T特性曲線示意圖
