MF58D單端玻封NTC熱敏電阻

産品分類：MF58玻封熱敏電阻

産品參數： MF58系列主要封裝形式采用玻璃封裝，具有尺寸小，響應時間非常短，耐熱和高度穩定的(d e)特點。溫度測量範圍為-40C至+ 300C。廣泛應用于溫度測量，檢測，指示，監測，測量，控制，校>(xiào)準和……

訂購熱線：0775-85298752

産品詳情敏創電子-專注熱敏電阻12年

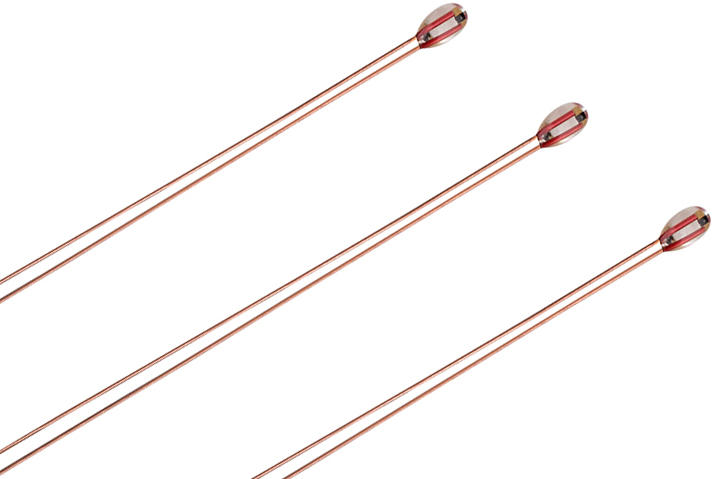

MF58D玻璃封裝NTC熱敏電阻說明

MF58系列主要封裝形式采用玻璃封裝，分兩款主打産品，徑向引線單端玻璃封裝NTC熱敏電阻，另有一款MF58二極管玻璃封裝NTC熱敏電阻。MF58D徑向引線玻璃封裝的NTC熱敏電阻器具有尺寸小，響應時∞(shí)間非常短，耐熱和高度穩定的特點。溫度測量範圍為-40C至+ 300C。廣泛應用(yò•ng)于溫度測量，檢測，指示，監測，測量，控制，校準和補償等。

MF58D玻璃封裝NTC熱敏電阻特點

1、玻璃封裝，耐熱，高度穩定。

2、玻璃體提供氣密密封和電壓絕緣，可在高溫和潮濕環境下工作(zu∑ò)。

3、溫度可達300℃。

4、響應時間非常短

5、尺寸小

6、常用阻值： 25℃2k歐姆，10k歐姆，49k歐姆，50k歐姆，100k歐姆，200k歐姆，231.5k歐姆等。

7、阻值和B值的準确度高

8、熱感應快，靈敏度高。

9、引線：絕緣杜美絲電線(銅包層FeNi)

10、耗散因數：≥2.0mW / C。

11、熱時間常數：靜止空氣中≤6.5秒。

MF58D玻璃封裝NTC熱敏電阻應用示例：

家用電子溫度測量，檢測與控制：微波爐，電飯煲，電磁爐，電壓鍋，烤面包機，水(sh♠uǐ)壺，咖啡壺等。
醫療行業：電子體溫計。
在加熱和空調(HVAC)中：在加熱成本分配器中，在地闆下的(≈de)加熱和燃氣鍋爐中，用于确定廢氣或燃燒器溫度。
工業電子學：用于激光二極管和光電(dià♣n)元件的溫度穩定，用于銅線圈溫度補償或熱元件的參考點補償等。還可用Ω于儀表，儀表，集成電路，石英晶體振蕩器和熱電(dià™n)偶的溫度測量和補償。
在通信中：對溫度的測量

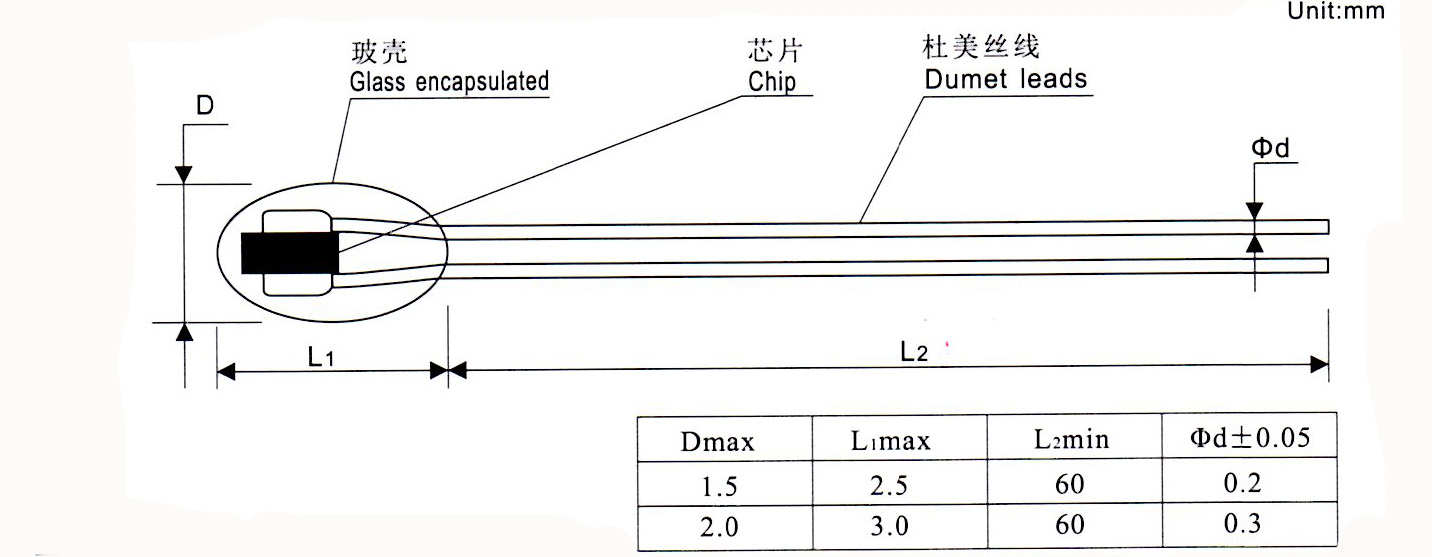

MF58D玻璃封裝NTC熱敏電阻尺寸(單位：mm)

類型	ð	L1	L2	φD±0.05
A型	1.3±0.2 mm	2.8Max mm	65±5毫米	0.2 mm
B型	1.8±0.2 mm	3.4±0.5 mm	65±5毫米	0.25毫米

MF58D玻璃封裝NTC熱敏電阻選型表

零件号	電阻@ 25℃	B值	比溫度點電阻數據（歐姆）
零件号	R25（K歐姆）	（K）	比溫度點電阻數據（歐姆）
MF58D-2.186K□3420（B25 / 85）	R25：2.186k歐姆	B（25 / 85C）：3420K	R0：6K歐姆
MF58D-8.53K□3450（B0 / 100）	R25：8.53K歐姆	B（0/100℃）：3450K	R50：3.485K歐姆
MF58D-103□3950（B25 / 50）	R25：10K歐姆	B（25/50℃）：3950K
MF58D-103□3435（B25 / 85）	R25：10K歐姆	B（25/85℃）：3435K
MF58D-49.12K□3970（B0 / 100）	R25：49.12k歐姆	B（0/100℃）：3970K	R100：3.3K歐姆
MF58D-503□3950（B25 / 50）	R25：50K歐姆	B（25/50℃）：3950K
MF58D-503□4036（B0 / 100）	R25：50K歐姆	B（0/100℃）：4036K
MF58D-98.63K□4300（B100 / 200）	R25：98.63K歐姆	B（100/200℃）：4300K	R200：0.55K歐姆
MF58D-104□3950（B25 / 50）	R25：100K歐姆	B（25/50℃）：3950K
MF58D-104□4200（B25 / 50）	R25：100K歐姆	B（25/50℃）：4200K
MF58D-204□3899（B25 / 50）	R25：200k歐姆	B（25/50℃）：3899K	R175：2.109K歐姆
MF58D-231.5K□4537（B100 / 200）	R25：231.5K歐姆	B（100/200℃）：4537K	R200：1.0K歐姆

注意事項：□填充電阻公差的部件号，可選擇±1％（F），±2％（G），±3％（H）或&plusm n;5％（J）。

MF58D玻璃封裝NTC熱敏電阻可靠性數據

測試	标準	測試條件	ΔR25/ R25（典型值）	備注
低溫儲存	IEC 60068-2-1	儲存溫度低于-30℃，時間：1000小時	≤2％	沒有明顯的傷害
儲存在幹熱	IEC 60068-2-2	儲存溫度範圍：200℃，時間：1000小時	≤2％	沒有明顯的傷害
儲存在潮濕的熱，穩态（濕度試驗）	IEC 60068-2-3	溫度：40℃，	≤2％	沒有明顯的傷害
		濕度：90％-95％RH，
		持續時間：1000小時
溫度循環	IEC 60068-2-14	1.30℃/ 30分鐘	≤2％	沒有明顯的傷害
		2.80℃/ 5分鐘3.20
		℃/ 30分鐘
		4.80℃/ 5分鐘。
		循環次數：5次循環

MF58D玻璃封裝NTC熱敏電阻機械測試

測試	标準	測試條件和方法	要求
焊接和焊接性	IEC60068-2-20	溫度：230±5℃，	終端應平均鍍錫
焊接和焊接性	測試	距陶瓷體2-2.5mm ，開：2±0.5秒。	終端應平均鍍錫
耐焊接熱	IEC60068-2-20	溫度：260±5℃，	無明顯損傷，
耐焊接熱	測試Tb	距陶瓷體2-2.5mm ，開：10±1秒。	ΔR25/R25≤2％
引線拉伸	IEC60068-2-21	測試Ua：強制10N，10S;	無中斷，
引線拉伸	測試U	測試Ub：彎曲90C，力5N，兩次。	ΔR25/R25≤2％
