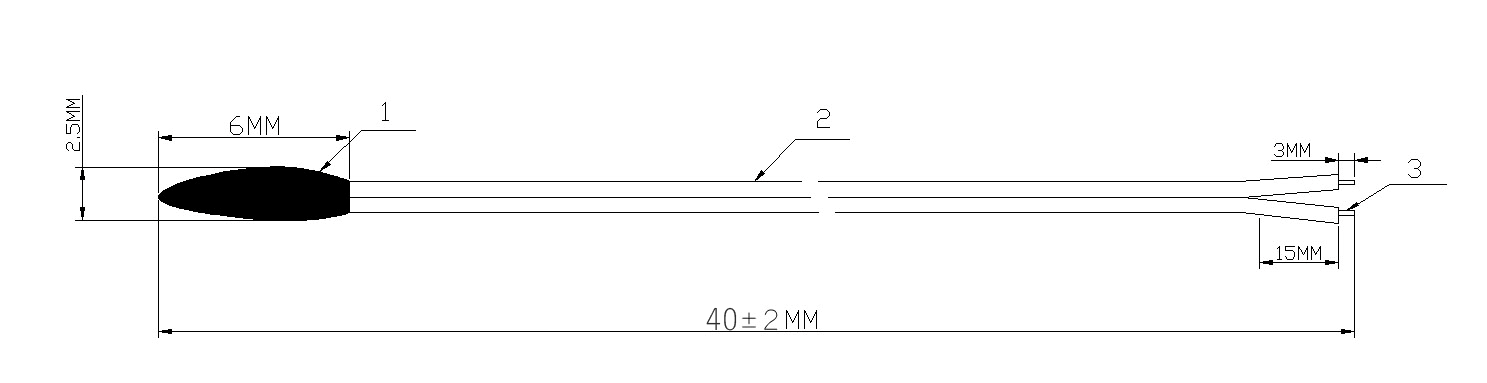

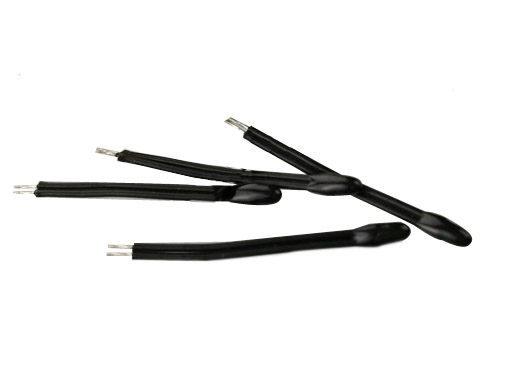

産品參數： MF52D環氧塗裝小皮線NTC熱敏電阻介紹 MF52D小皮線熱敏電阻頭部采用(→yòng)環氧樹脂塗裝，導線為30#PVC雙并線，耐溫105℃，導線絕緣，是應用範圍最廣也是最普遍的NTC熱敏電♥(diàn)阻。廣泛應用于溫度……
MF52D小皮線NTC熱敏電阻參數表
| 部件号 | 電阻 @25C | 貝塔值 |
| R25 （歐姆） | (K) | |
| MF52D-102□3950 | R25: 1 K 歐姆 | B(25/50C): 3950 k |
| MF52D-202□3470 | R25: 2 K 歐姆 | B(25/50C): 3470 k |
| MF52D-202□3550 | R25: 2 K 歐姆 | B(25/50C):3550 k |
| MF52D-202□3950 | R25: 2 K 歐姆 | B(25/50C):3950 k |
| MF52D-2252□3935 | R25: 2252 歐姆 | B(25/50C):3935 k |
| MF52D-2.78K□3950 | R25: 2.78 K 歐姆 | B(25/50C):3950 k |
| MF52D-302□3977(B25/85) | R25:3K 歐姆 | B(25/85C):3977 k |
| MF52D-332□3950 | R25: 3.3 K 歐姆 | B(25/50C):3950 k |
| MF52D-472□3950 | R25: 4.7 K 歐姆 | B(25/50C): 3950 k |
| MF52D-502□3470 | R25: 5 K 歐姆 | B(25/50C): 3470 k |
| MF52D-502□3950 | R25: 5 K 歐姆 | B(25/50C): 3950 k |
| MF52D-682□3977(B25/85) | R25: 6.8 K 歐姆 | B(25/85C): 3977 k |
| MF52D-682□4200 | R25: 6.8 K 歐姆 | B(25/50C): 4200 k |
| MF52D-103□3380 | R25: 10 K 歐姆 | B(25/50C): 3380 k |
| MF52D-103□3435(B25/85) | R25: 10 K 歐姆 | B(25/85C): 3435 k |
| MF52D-103□3470 | R25: 10 K 歐姆 | B(25/50C):3470 k |
| MF52D-103□3950 | R25: 10 K 歐姆 | B(25/50C): 3950 k |
| MF52D-103□3977(B25/85) | R25: 10 K 歐姆 | (B25/85 C): 3977 k |
| MF52D-103□4100 | R25: 10 K 歐姆 | B(25/50C): 4100 k |
| MF52D-153□3950 | R25: 15 K 歐姆 | B(25/50C): 3950 k |
| MF52D-203□3950 | R25: 20 K 歐姆 | B(25/50C): 3950 k |
| MF52D-233□4200 | R25: 23 K 歐姆 | B(25/50C): 4200 k |
| MF52D-303□3950 | R25: 30 K 歐姆 | B(25/50C): 3950 k |
| MF52D-40.27k□3979(B25/85) | R25: 40.27 K 歐姆 | B(25/85C): 3979 k |
| MF52D-473□3950 | R25: 47 K 歐姆 | B(25/50C): 3950 k |
| MF52D-503□3950 | R25: 50 K 歐姆 | B(25/50C): 3950 k |
| MF52D-503□3990 | R25: 50 K 歐姆 | B(25/50C): 3990 k |
| MF52D-503□4050 | R25: 50 K 歐姆 | B(25/50C): 4050 k |
| MF52D-104□3950 | R25: 100k 歐姆 | B(25/50C): 3950 k |
| MF52D-104□3990 | R25:100K 歐姆 | B(25/50C): 3990 k |
| MF52D-104□4200 | R25:100K 歐姆 | B(25/50C): 4200 k |
| MF52D-154□4370(B25/85) | R25: 150 K 歐姆 | B(25/85C): 4370 k |
| MF52D-105□4730 | R25:1000K 歐姆 | B(25/50C): 4730 k |
備注︰ □ 在填寫阻值，可選的 ±1%(F)、 ±2%(G)、 ±3%(H) 或 &plusσmn;5%(J) 的部件号。
MF52D小皮線NTC熱敏電阻可靠性數據
|
測試
|
标準
|
測試條件
|
ΔR25/R25 （典型值）
|
備注
|
| 低溫貯藏 | IEC 60068-2-1 | 存儲在低類别溫度。溫度:-40 oC 時間︰ 1000hours |
≤ 2%
|
無可見損傷 |
| 在幹熱的存儲 | IEC 60068-2-2 | 存儲在上部類别溫度。溫度︰ 100 oC 時間︰ 1000hours |
≤ 2%
|
無可見損傷 |
| 存儲在濕熱，穩态 （濕度測試） | IEC 60068-2-3 | 溫度︰ 40oC， |
≤ 2%
|
無可見損傷 |
| 濕度︰ 90 %-95_%RH， | ||||
| 持續時間︰ 1000年小時 | ||||
| 快速溫度循環 | IEC 60068-2-14 | 1.-40 C/30 分鐘 |
≤ 2%
|
無可見損傷 |
MF52D小皮線NTC熱敏電阻機械試驗
|
測試
|
标準
|
試驗條件和方法
|
要求
|
| 焊接與可焊性 | IEC60068-2-20 | 溫度︰ 230±5 ℃ | 終端應均勻鍍錫 |
| 試驗塔 | 2-2.5 毫米陶瓷從身體上︰ 2±0.5Seconds。 | ||
| 耐焊接熱 | IEC60068-2-20 | 溫度︰ 260±5℃ | 沒有明顯的損壞， |
| 測試 Tb | 2-2.5 毫米陶瓷從身體上︰ 10±1 秒。 | ΔR25/R25≤2% | |
| 引線拉伸 | IEC60068-2-21 | 測試 Ua︰ 力 10N，10 秒;測試 Ub︰ 彎曲 90 C，迫使 5N，兩次。 | 沒有斷、 |
| 測試 U | ΔR25/R25≤2% |
