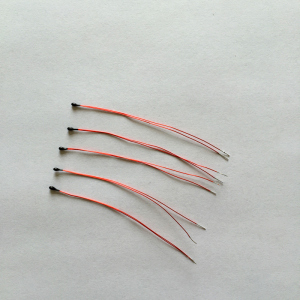

MF52B漆包線NTC熱敏電阻

MF52B漆包線NTC熱敏電阻

産品分類：MF52環氧頭熱敏電阻

産品參數： MF52b漆包線NTC熱敏電阻介紹 MF52系列NTC熱敏電阻也稱水滴型熱敏↕電阻、珠狀熱敏電阻或者小黑頭，是應用範圍最廣也是最普遍的NTC熱敏電阻，↔MF58B型俗稱漆包線NTC熱敏電阻，引線為漆包線……

訂購熱線：0775-85298752

産品詳情敏創電子-專注熱敏電阻12年
MF52b漆包線NTC熱敏電阻介紹
MF52系列NTC熱敏電阻也稱水滴型熱敏電阻、珠狀熱敏電阻或者小(σxiǎo)黑頭，是應用範圍最廣也是最普遍的NTC熱敏電阻，MF58B型俗稱漆包線NTC±熱敏電阻，引線為漆包線由導體和絕緣層兩部組成，裸線經退火軟化後，≈再經過多次塗漆，烘焙而成。其它的幾款環氧塗裝的還采用标準針線為鍍錫銅黃銅線，↔非絕緣，可選鍍錫絞合鋼絲，PVC線，PTFE絲等材料組成。廣泛應用于溫度檢測，測量，檢測，指示器，監測，測量，控制，校準和(h±é)補償等，适用于暖通空調和白色家電，汽車，電池組應用(yòng>)。


MF52b環氧NTC電阻特點
測量精度高
阻值和B值的公差小。
反應快，尺寸小。
可以長時間運行穩定。
25C的額定電阻可以為1kΩ〜1000kΩ。
在25℃常見阻值為：1kΩ，2kΩ，2.252kΩ，3kΩ，₹4.7kΩ，5kΩ，6.8kΩ，10kΩ，15kΩ，♠20kΩ，30kΩ，40kΩ，47kΩ，50kΩ，100kΩ，15₩0kΩ，1000kΩ等。
耗散因數：靜止空氣中≥3.0mW / C。
熱時間常數：靜止空氣中≤12秒。
工作溫度範圍：-45℃ - + 125℃。

MF52b熱敏電阻應用範圍
在家用電子溫度測量，檢測和控制方面：如λ空調，冰箱，深冷凍機，豆漿機，面包機，飲水機等
醫療設備和設備的溫度檢測和測量。
溫控儀表。
電子溫濕度計。
汽車溫度測量。
電子表日曆。
電池組和電池充電器溫度測量，補償，控制和保護。

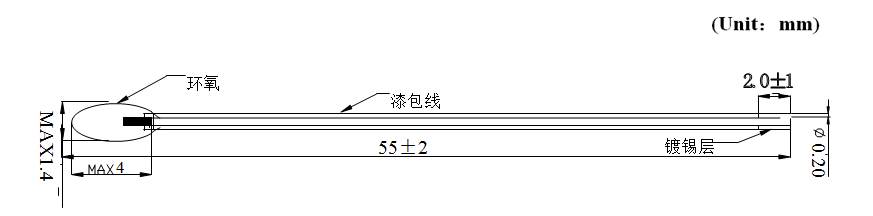

MF52b熱敏電阻尺寸圖

DMAX
L1max
L2min
φD±0.05
˚F±0.5
2.8毫米
3.2毫米
20毫米
0.4毫米
2.0毫米

MF52b熱敏電阻參數表

零件号 電阻@ 25℃  B值
R25（歐姆） （K）
MF52b-102□3950 R25：1K歐姆 B（25 / 50C）：3950k
MF52b-202□3470 R25：2K歐姆 B（25 / 50C）：3470k
MF52b-202□3550 R25：2K歐姆 B（25/50℃）：3550k
MF52b-202□3950 R25：2K歐姆 B（25/50℃）：3950k
MF52b2252□3935 R25：2252歐姆 B（25/50℃）：3935k
MF52b-2.78K□3950 R25：2.78K歐姆 B（25/50℃）：3950k
MF52b-302□3977（B25 / 85） R25：3K歐姆 B（25/85℃）：3977k
MF52b-332□3950 R25：3.3K歐姆 B（25/50℃）：3950k
MF52b-472□3950 R25：4​​.7K歐姆 B（25 / 50C）：3950k
MF52b502□3470 R25：5K歐姆 B（25 / 50C）：3470k
MF52b-502□3950 R25：5K歐姆 B（25 / 50C）：3950k
MF52a-682□3977（B25 / 85） R25：6.8K歐姆 B（25 / 85C）：3977k
MF52b-682□4200 R25：6.8K歐姆 B（25 / 50C）：4200k
MF52b-103□3380 R25：10K歐姆 B（25 / 50C）：3380k
MF52a-103□3435（B25 / 85） R25：10K歐姆 B（25 / 85C）：3435k
AMF52-103□3470 R25：10K歐姆 B（25/50℃）：3470k
MF52b-103□3950 R25：10K歐姆 B（25 / 50C）：3950k
MF52b-103□3977（B25 / 85） R25：10K歐姆 （B25 / 85C）：3977k
MF52b-103□4100 R25：10K歐姆 B（25 / 50C）：4100k
MF52b-153□3950 R25：15K歐姆 B（25 / 50C）：3950k
MF52b203□3950 R25：20K歐姆 B（25 / 50C）：3950k
MF52b-233□4200 R25：23K歐姆 B（25 / 50C）：4200k
MF52b-303□3950 R25：30K歐姆 B（25 / 50C）：3950k
MF52b-40.27k□3979（B25 / 85） R25：4​​0.27K歐姆 B（25 / 85C）：3979k
MF52b-473□3950 R25：4​​7K歐姆 B（25 / 50C）：3950k
MF52b-503□3950 R25：50K歐姆 B（25 / 50C）：3950k
MF52b-503□3990 R25：50K歐姆 B（25 / 50C）：3990k
MF52b-503□4050 R25：50K歐姆 B（25 / 50C）：4050k
MF52b-104□3950 R25：100K歐姆 B（25 / 50C）：3950k
MF52b-104□3990 R25：100K歐姆 B（25 / 50C）：3990k
MF52b-104□4200 R25：100K歐姆 B（25 / 50C）：4200k
MF52b-154□4370（B25 / 85） R25：150K歐姆 B（25 / 85C）：4370k
AMF52-105□4730 R25：1000K歐姆 B（25 / 50C）：4730k

注意事項：□填充電阻公差的部件号，可選擇±1％（F），±2％（G），±3％（H）或★±5％（J）。



MF52b熱敏電阻可靠性數據

測試 标準 測試條件 ΔR25/ R25（典型值） 備注
低溫儲存 IEC 60068-2-1 儲存溫度低。溫度：-40 Ø℃時間：千小時 ≤2％ 沒有明顯的傷害
儲存在幹熱 IEC 60068-2-2 儲存溫度較高。溫度：100 Ø C時間：千小時 ≤2％ 沒有明顯的傷害
儲存在潮濕的熱，穩态（濕度試驗） IEC 60068-2-3 溫度：40 直徑： C， ≤2％ 沒有明顯的傷害
濕度：90％-95％RH，
時間：1000小時
溫度循環快 IEC 60068-2-14 1. -40℃/ 30分鐘 ≤2％ 沒有明顯的傷害
2.30℃/ 5分鐘3.10
℃/ 30分鐘
4.30℃/ 5分鐘。
循環次數：5次循環


MF52b熱敏電阻機械測試

測試 标準 測試條件和方法 要求
焊接和焊接性 IEC60068-2-20  溫度：230±5℃， 終端應平均鍍錫
測試 距陶瓷體2-2.5mm，開：2±0.5秒。
耐焊接熱 IEC60068-2-20  溫度：260±5℃， 無明顯損傷，
測試Tb 距陶瓷體2-2.5mm ，開：10±1秒。 ΔR25/R25≤2％
引線拉伸 IEC60068-2-21  測試Ua：強制10N，10秒; 測試Ub：彎曲90C，力5N，兩次。 無中斷，
測試U ΔR25/R25≤2％
