SMD貼片NTC熱敏電阻
産品分類：産品中心
産品參數： SMD貼片NTC熱敏電阻，可和半導體及被動元器件等電(dià n)子部品一次性貼裝在基闆上，特别适合用于HDD的電流控制↑、CD・DVD用光學頭的溫度補償電路、LED照明的溫度監視、電池組的(d✘e)溫度控制等……
訂購熱線：0775-85298752
産品詳情敏創電子-專注熱敏電阻12年
SMD貼片NTC熱敏電阻，可和半導體及被動元器件等電子部品一次性貼裝在基闆上(shàng )，特别适合用于HDD的電流控制、CD・DVD用光學頭δ的溫度補償電路、LED照明的溫度監視、電池組的(d♠e)溫度控制等各種用途的溫度檢測電路。
貼片NTC熱敏電阻特點：
• 獨立研發的原材料，實現超高精度的溫度測量
• 通過獨自的4面玻璃密封做制法，實現較高(gāγo)的可靠性（機械應力強，耐環境性、耐變換電阻性能優異）
• 優異的高頻率特性
• 優異的焊接性能、耐熱性能
• 可用于150℃高溫
• 完全不含鉛（Pb）産品
• 符合RoHS标準
貼片NTC熱敏電阻應用：
1.混合設計和施工
2.IC和半導體保護
3.打印機溫度補償電路
4.電信交換機
5.DC/ACN變壓器和HIC過熱保護
貼片NTC熱敏電阻規格選型：
|
SMD
|
103 |
F |
3435 |
A |
L |
|
産品系列代碼 |
抵抗@ 25centidegree |
耐受性 |
B constance |
測試溫度 |
尺寸 |
|
B |
|
芯片型NTC熱敏電阻 |
202 |
20×10²Ω |
F |
±1％ |
3435：B = 3435 |
答：25/50 |
0.2229167 |
|
G |
±2％ |
centidegree |
0.4458333 |
|
103 |
10×103Ω |
H |
±3％ |
4100：B = 4100 |
B：25/85 |
0.66875 |
|
Ĵ |
±5％ |
centidegree |
0.8923611 |
|
473 |
47×103Ω |
ķ |
±10％ |
|
1.3375 |
|
阻值 |
10k，30k，47k，50k，100kohms |
|
精度 |
1％，2％，3％，5％ |
|
B 值 |
3,435,3950A，4100,4050 |
|
耗散因子 |
2.0S |
|
熱時間轉換 |
3.2Sec |
|
尺寸 |
402,060,308,051,206 |
|
工作溫度 |
〜30-105degC |
|
特殊參數和尺寸可定制 |

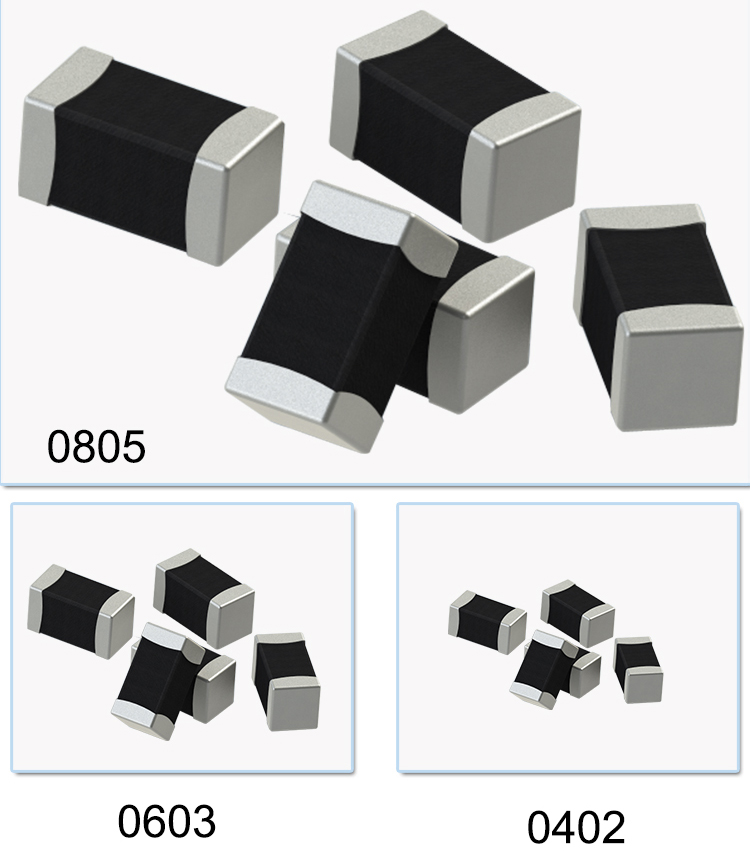

貼片NTC熱敏電阻共有4個常規型号：0402（1005），0603（1608），0805（2012），1206（3216），尺寸大小可以參考下表：
|
封裝類型 |
L（長） |
W（寬） |
T（厚） |
M（端頭寬） |
|
0402（1005） |
0.04±.006（1.0±0.15） |
0.02±.004（0.5±0.10） |
0.024max（0.60max） |
0.004min（0.10min） |
|
0603（1608） |
0.063±.006（1.6±0.15） |
0.031±.006（0.8±0.15） |
0.037max（0.95max） |
0.004min（0.10min） |
|
0805（2012） |
0.08±.008（2.0±0.20） |
0.05±.008（1.25±0.2） |
0.05max（1.25max） |
0.006min（0.15min） |
|
1206（3216） |
0.126±.008（3.2±0.20） |
0.063±.008（1.6±0.20） |
0.063max（1.60max） |
0.008min（0.20min） |

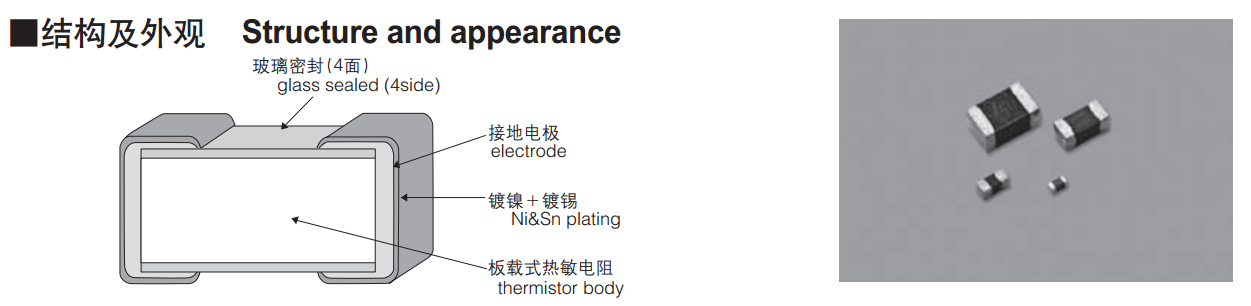

貼片NTC熱敏電阻結構與外觀

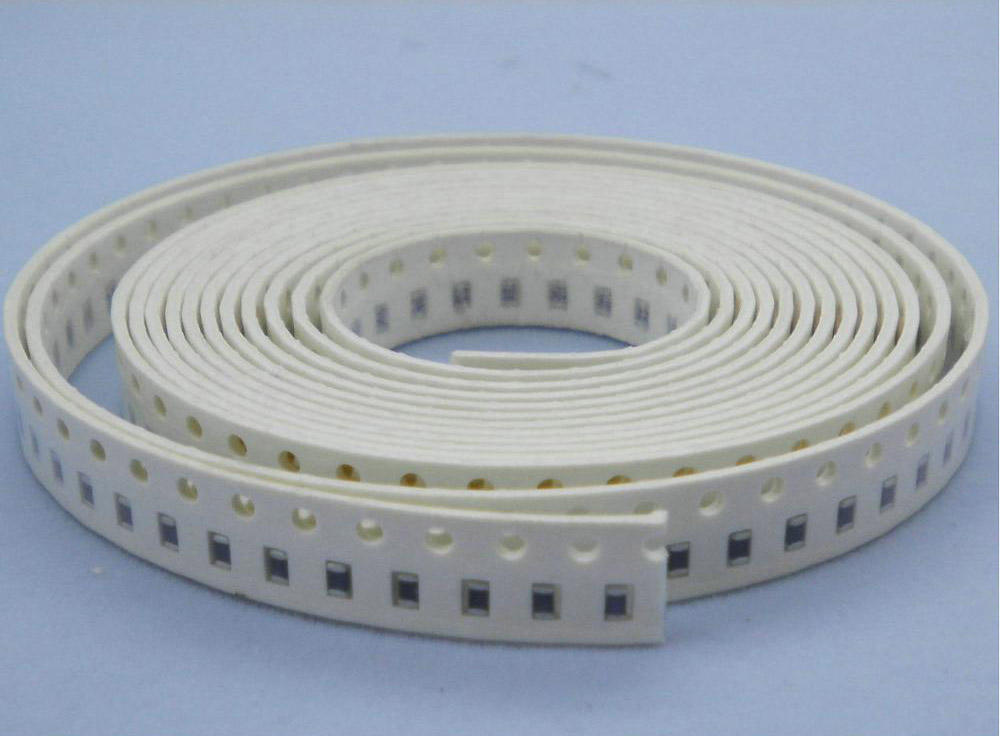

包裝形式：
